闊達核心專利技術---“4F單管單線”施工工藝
家裝工程電路施工屬于二次改造工程,電路施工應盡可能減輕對建筑主體圍護結構的破壞。
單管單線制的配管敷設由于墻面開槽淺,有效避免了切斷墻體鋼筋的風險,解決了護套線直埋不能抽線換線,不利于今后維修的弊病。
單管單線制適合于暗敷設和明敷設施工的各種環(huán)境。
單管單線制只適合于電線外徑≤6㎜的各種線纜的穿線施工。

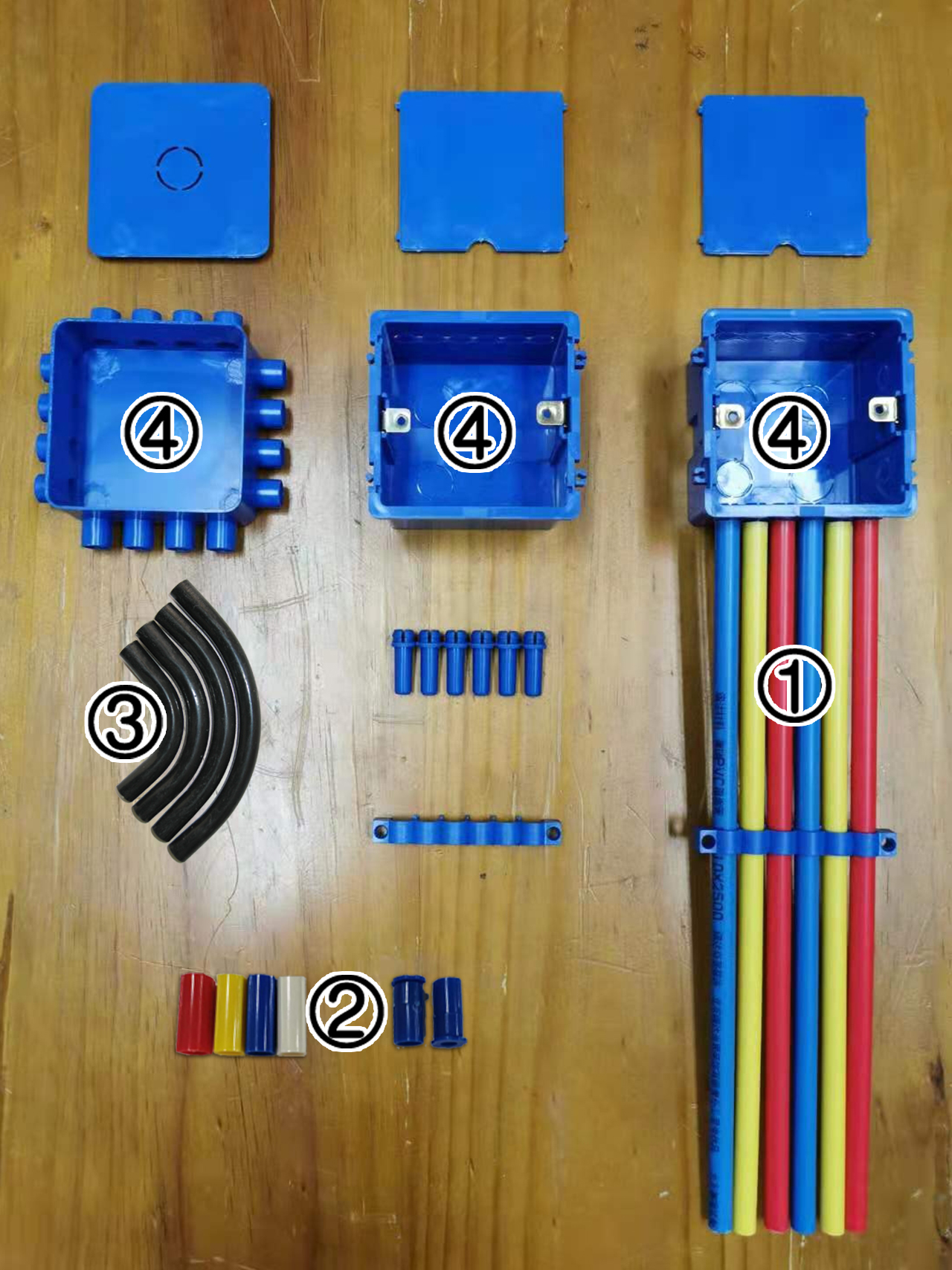

強制性電氣施工材料標準
(PVC阻燃電線管及配件)

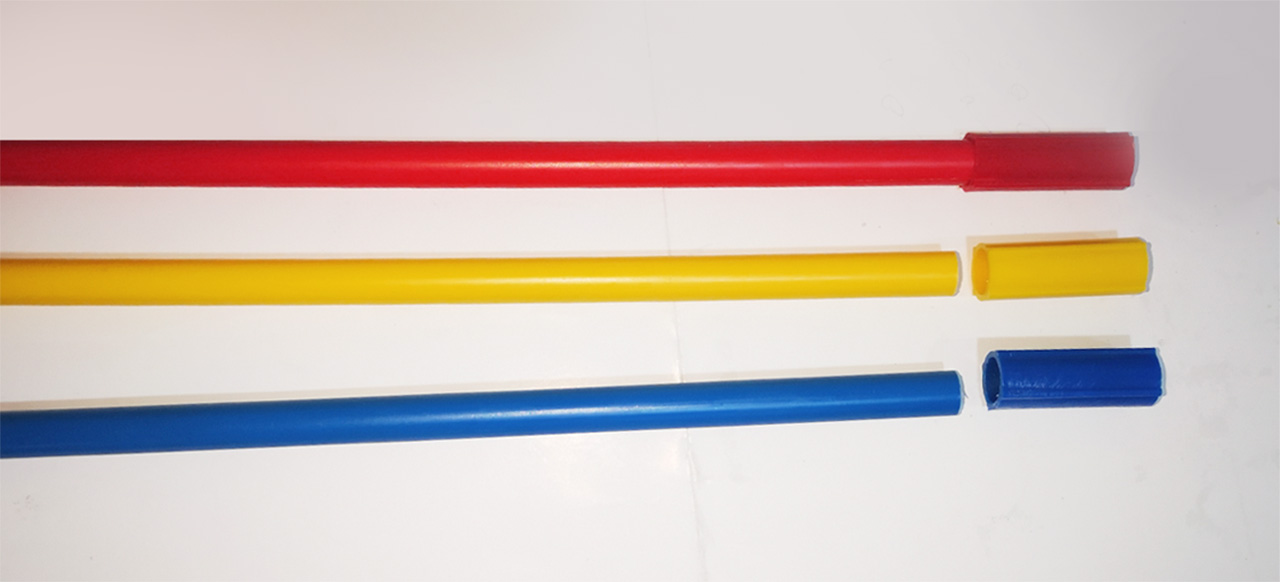

①φ10×1.0×2.5mPVC阻燃電線管
②φ10PVC阻燃直接、管鎖
③φ10PVC噴塑防腐鍍鋅電線管彎頭
④闊達專用藍色PVC阻燃線盒和分線盒

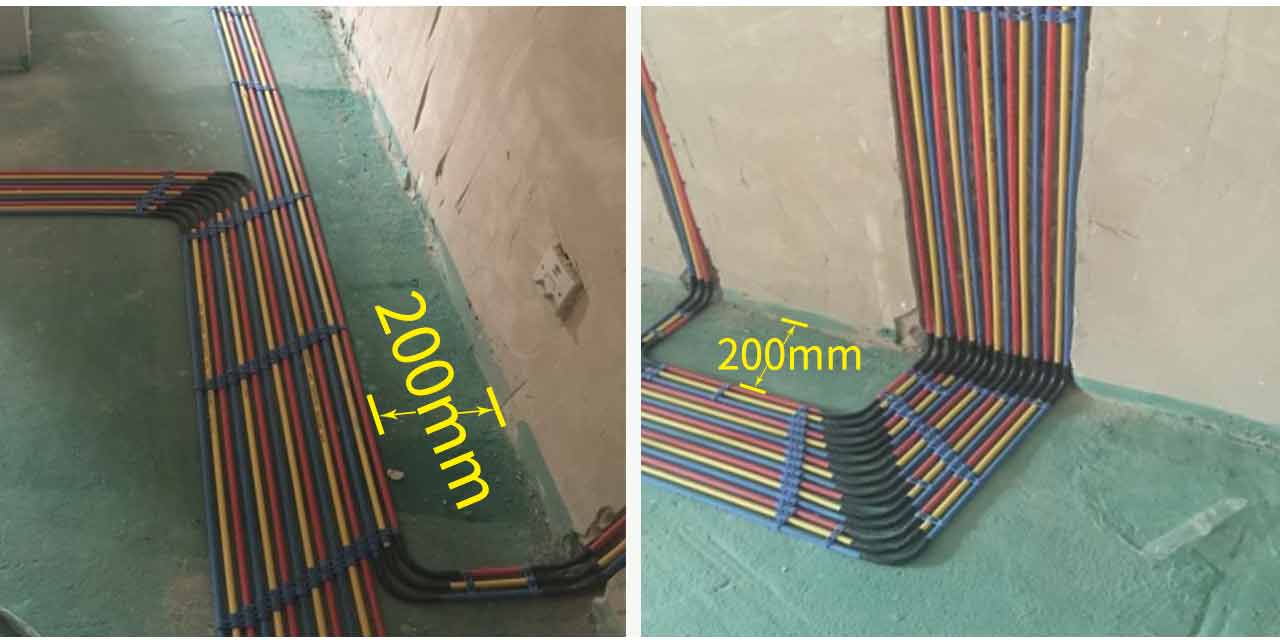

單管單線施工工藝地面配管必須使用10(mm)PVC阻燃線管(公司專利材料),并距墻體200mm間距沿墻敷設,多根管敷設時,必須并行、整齊排列,盡量減少管線的交叉和重疊。
單管單線電路施工地面必須先配管,管路固定后方可允許配線和穿線。

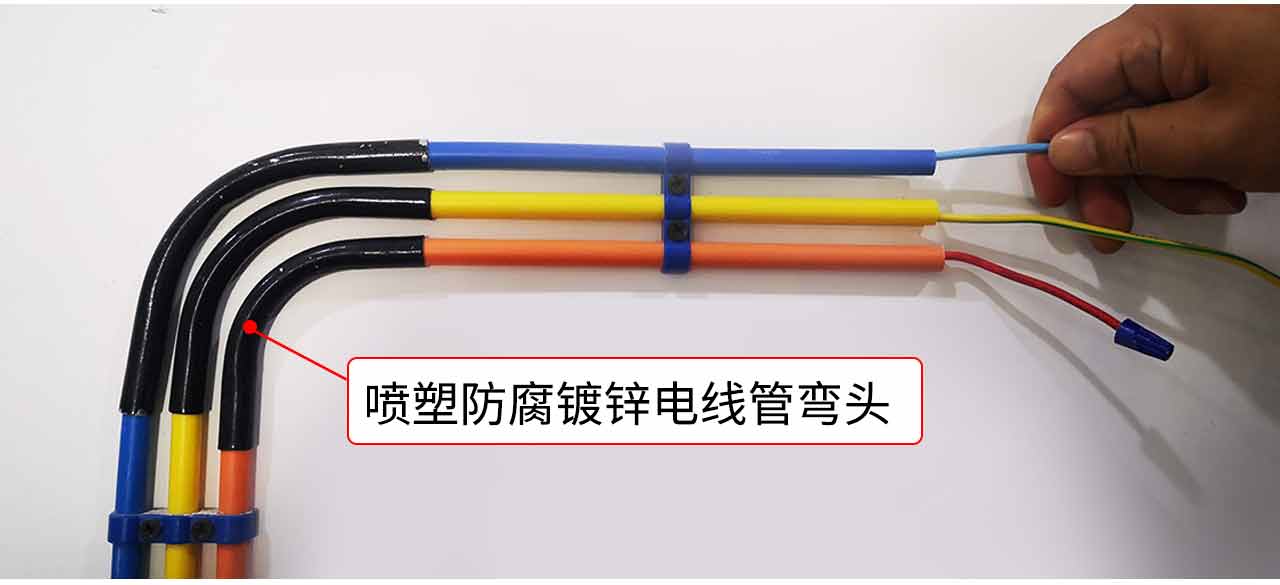

地面走管向墻體敷設時,應使用專用噴塑防腐鍍鋅電線管彎頭過渡。禁止不使用專用彎頭或直接彎曲,避免電線管變形,影響穿線和換線。
PVC阻燃電線管被截斷使用時,必須用壁紙刀將斷面完全削平,避免在穿線時線管與彎頭之間脫落。
PVC阻燃電線管接頭必須使用同口徑,同材質的直接頭作為連接,保證管口光滑。

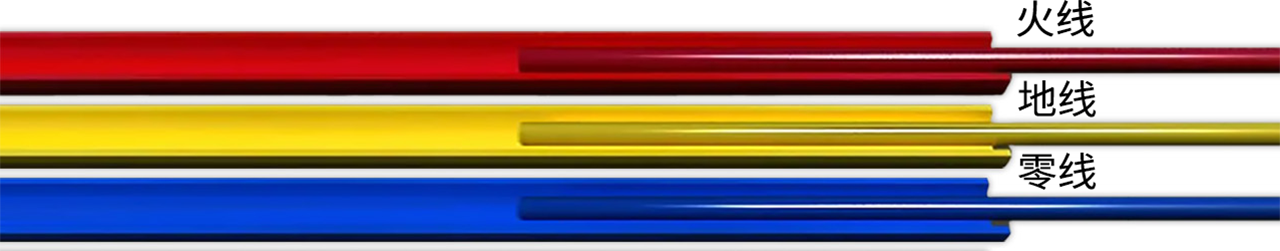

單管單線中黃色線管為地線管,在敷設時必須放在三根線管的中間位置。

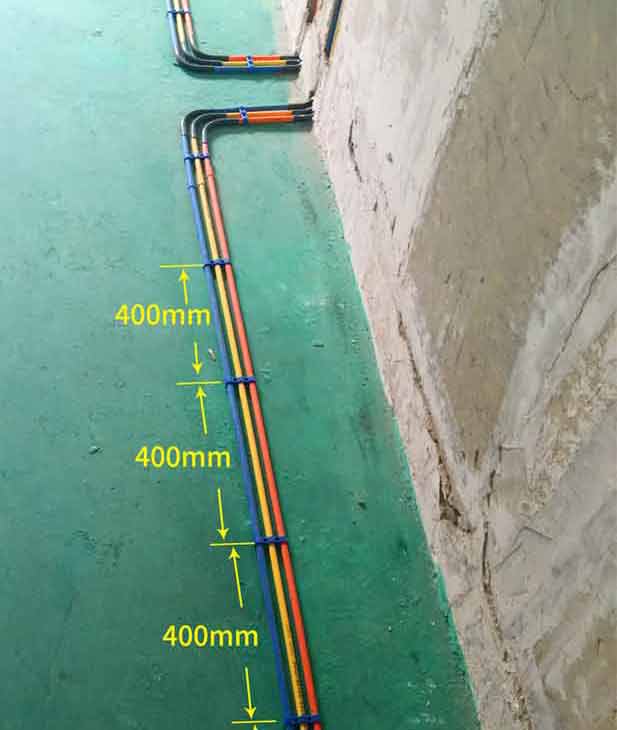

施工過程中,線管卡子固定必須遵循400mm間隔的原則。
以上是闊達標準工程4F單管單線施工工藝地面配管標準。
